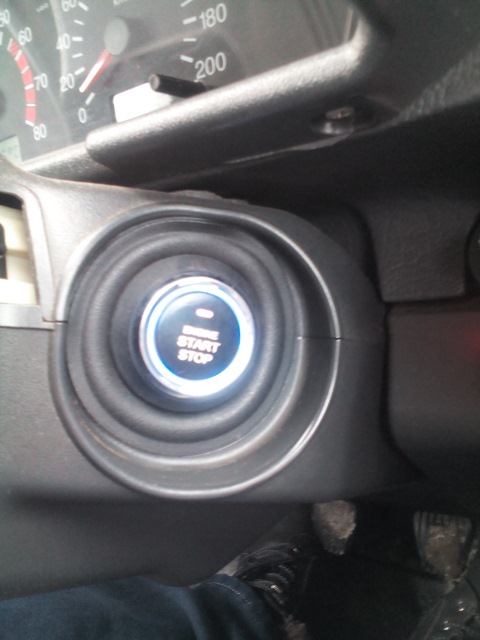

Решил сделать эту запись, так как многие сейчас переходят на систему Start Stop.

Zoom

И так как же поставить ее самостоятельно на Ваз 2110,11,12.

Для начало необходимо ее заказать для этого нам в помощь aliexpress:

Когда кнопка у нас в руках, мы видим инструкцию для ее установки которая есть в комплекте.

Zoom

По ней сказано как подключить нашу кнопку.

От нашего разъема на замок зажигания, нам нужны калодки:
1)+12В на стартер (контакт 50);Стартер
2)+12В после включения зажигания (контакт 15);Зажигание
3)приходит +12В от АКБ (контакт 30);+12 Вольт

Масса(минус) на замок зажигания приходит с концевика дверей- для подсветки личинки замка зажигания. Так что массу(минус) берем не от замка, а с любого ближайшего болта на корпусе авто.

Подробная схема замка зажигания :

Подключение педали тормоза можно производить не на самой лягушки.
А найти колодки в монтажном блоке.

Схема включения наружного освещения

Разъем монтажного блока Ш4( контакты-16,15)
Контакт 16- после нажатия на педаль тормоза +12.
Контакт 15- уходящие +12 вольт на лампы Стоп-сигнала после контрольного реле.

Колодки в Монтажном Блоке Ваз 2110,11,12:

Видео как все работает на портале youtube:

Заказать этот комплект, что на этом видео:



Дорогие Драйвчане, Этот пример один из многих вариантов установки. Я вас не заставляю и не принуждаю повторять (выполнять) его. Можно не уродовать замок зажигания. А просто сходить и сделать дублекать ключа, вставить его в замок повернуть в положение два-дабы не сработала блокировка руля.И лишнее отпилить. Тоже самое и в инструкции.
Так же купив колодку замка зажигания в авто магазине, можно произвести штатное подключение нового блока.В случае какой то не исправности или вам просто надоест кнопка. Можно вернуть все к штатному состоянию.Вынув отпиленный ключ утканосами. И подключив штатный замок, к штатному разъему.
Удачи всем!
