Индикатор скрытой проводки

При выполнении строительных работ часто возникает потребность в проверке стены на присутствие в ней проводки. Для проведения поиска понадобится детектор, реагирующий на металл. Можно приобрести это устройство в заводском исполнении или же изготовить искатель скрытой проводки своими руками. В этой статье пойдет речь о нюансах внутреннего устройства детекторов, а также о способах их изготовления.

Содержание:

Схемы заводских детекторов

Существует несколько видов детекторов заводского производства:

  1. Электростатический. Достоинства такого прибора в простоте внутреннего устройства и возможности находить металлические предметы на значительном отдалении. Недостаток же детектора состоит в возможности поиска лишь в сухой среде. В противном случае будут ложные срабатывания. К тому же обнаружены могут быть только те провода, которые находятся под напряжением.
  2. Электромагнитный. Достоинства заключаются в простой схеме и высокоточном обнаружении проводки. Недостаток единственный, но существенный: помимо напряжения, нужна довольно мощная нагрузка — не менее 1 киловатта.
  3. Металлодетектор. Такой прибор представляет собой стандартный металлоискатель. Главный плюс в отсутствии необходимости в напряжении. Недостатки: обнаруживает любой металл (не только проводку), а также конструктивно сложен.

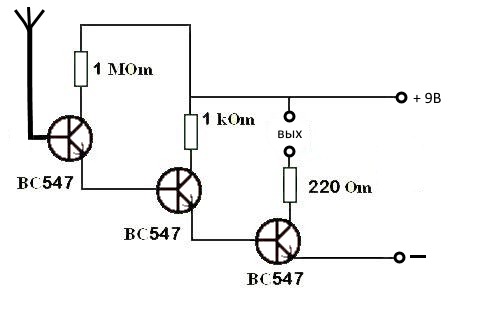

Простейшие схемы самодельных устройств

Выделяют несколько схем таких устройств.

Со звуковой индикацией

Изготовить простой детектор скрытой проводки своими руками можно на основе резистора R1. Данный резистор защищает схему от наведенного напряжения. При этом даже если его устанавливать, на работе прибора это, скорее всего, не скажется.

Схема детектора со звуковой индикациейСхема детектора скрытой проводки со звуковой индикацией

В качестве антенны применяется проводник из меди длиной от 5 до 15 сантиметров. Когда обнаруживается проводка, издается специфическое потрескивание. Пьезоэлемент подключается согласно принципу мостовой схемы, что позволяет контролировать уровень громкости.

Звуковая индикация в сочетании со световой

Данная схема также отличается простотой — понадобится лишь одна микросхема.

Индикатор скрытой проводки на микросхемеСхема искателя скрытой проводки на микросхеме

Особенности схемы: номинал резистора R1 должен быть равен или превышать 50 МОм. Светодиод используется без ограничения сопротивления, поскольку микросхема выполняет данную задачу самостоятельно.

На полевом транзисторе (первая схема)

Транзисторы этой группы чрезвычайно отзывчивы к электрическому полю. Данная особенность используется в нижеуказанной на картинке схеме.

Схема определителя на полевом транзистореСхема искателя проводки на полевом транзисторе

По рисунку можно понять, что прибор очень прост, его можно изготовить собственноручно, не используя каких-то особых приспособлений. Показатель напряжения питания — от 3 до 5 В. Тока нужно настолько немного, что детектор способен функционировать на протяжении 5-6 часов без отключения. Катушка антенны фиксируется 0,3-0,5 миллиметровым проводом на сердечник, который, в свою очередь, имеет диаметр в 3 миллиметра. Количество витков зависит от самого провода: 20 витков для провода в 0,3 миллиметра и 50 витков для провода в 0,5 миллиметра. Антенна может функционировать как с каркасом, так и без него.

На полевом транзисторе (вторая схема)

Еще один вариант изготовления детектора скрытой проводки своими руками на полевом транзисторе — использование микросхемы КП103. Этот полевик характеризуется высокой чувствительностью. Если его затвор оказывается в непосредственной близости с проводкой, сопротивление сокращается, что ведет к открыванию других транзисторов. После этого светодиод начинает светиться.

Обратите внимание! Полевик КП103 можно использовать с любой буквой, как и световой диод АЛ307. Дело в том, что биполярные транзисторы с такой проводимостью имеют невысокую мощность, а коэффициент передачи должен быть значительным. Поэтому вместо КT203 рекомендуется выбрать КТ361.

Прибор отличается небольшими размерами — сборку можно осуществить даже в корпусе от маркера. Антенна протягивается сквозь отверстие в маркере. Длина антенны — от 5 до 10 сантиметров. Однако если проводка находится не слишком глубоко в стене (не глубже 10 сантиметров), можно обойтись длиной ножки полевого транзистора.

Схема искателя проводки на транзисторе Схема детектора скрытой проводки на транзисторе КП103

Транзистор КП103 устанавливается по горизонтали, а затвор нужно согнуть так, чтобы он располагался прямо над транзисторным корпусом.

Металоискатель с диодной индикациейПринципиальная схема металлоискателя

Схема металлодетектора выглядит следующим образом:

  • генератор частоты (100 кГц) — VT1;
  • детектор — VT2;
  • индикация — VT3, VT4.

Генераторные катушки наматываются на ферритовый сердечник. Стержневой диаметр — 8 миллиметров. Количество витков на первой катушке — 120, на второй — 45. Провод подбирается марки ПЭВТЛ 0,35.

Наладку металлоискателя нужно осуществлять вдали от металлических изделий. Настройка производится подстроечными резисторами R3 и R5 таким образом, чтобы генерация практически сходила на нет (неравномерное свечение диода и невысокая яркость). Далее происходит настойка R3 с целью угасания излучателя.

Следующий шаг — настройка чувствительности. Делается это при помощи куска металла (можно использовать монету) и пары резисторов. Причем настройку чувствительности рекомендуется периодически повторять. Чтобы оптимизировать процесс, сделать его более удобным, регуляторы можно встроить в корпус металлодетектора.

Настроенный прибор включается, когда антенна оказывается вблизи металла — световой диод начинает мигать.

Сигнализатор проводки без батареек

Данный детектор в качестве источника электропитания пользуется непосредственно сетью. Такая схема возможна за счет применения конденсатора повышенной емкости (обозначен на схеме как С1). Зарядка конденсатора осуществляется от сети. В заряженном состоянии конденсатор передает напряжение в 6-10 В. При этом от напряжения зависит лишь яркость светового диода, а вот на чувствительности устройства этот показатель не сказывается.

Схема сигнализатора проводки без батареекПринципиальная схема искателя скрытой проводки без батареек

Детектор на микроконтроллере

Схема искателя скрытой проводки на микроконтроллереДетектор проводки на микроконтроллере

На схеме выше показан детектор скрытой проводки, построенный на микроконтроллере PIC12F629. Работа устройства базируется на отзывчивости к магнитному полю. Данное поле образуется током, текущим по проводнику, расположенному в стене.

В схеме можно задействовать светодиодную лампу или пьезоизлучатель. Когда магнитное поле обнаруживается, в зависимости от предпочитаемого типа индикации загорается лампа или начинает потрескивать пьезоизлучатель.

Достоинство устройства в его способности откликаться только на частоту 50 Гц, что составляет частоту переменного тока. Таким образом, ложные срабатывания искателя исключены, так как на другие частоты прибор не отреагирует.

Двухэлементный индикатор

Схема искателя проводки двухэлементногоПринципиальная схема двухэлементного детектора

В данном случае нужна микросхема и световой диод. В качестве микросхемы можно выбрать DD1, а светодиод рекомендуется взять HL1. Задача состоит в соединении выводов таким образом, чтобы создать три инвертора в цепи. В результате прибор будет усиливать токи, которые поступают на устройство от поля переменного тока в проводке, находящейся в стене. При обнаружении проводов начинает светиться диодная лампа. При отдалении от стены или разрыве цепочки лампа тухнет.

Существует два варианта исполнения схемы:

  1. Соединение выводов: третий с восьмым, второй с десятым, четвертый с седьмым и девятым, первый с пятым, одиннадцатый с четырнадцатым.
  2. Соединение выводов: третий с восьмым, десятый с тринадцатым, первый с пятым и двенадцатым, второй с одиннадцатым и четырнадцатым, четвертый с седьмым и девятым.

Промышленные схемы профессиональных детекторов

Можно собрать в домашних условиях и прибор профессионального уровня. Однако такое оборудование имеет достаточно сложную схему, и на его изготовление понадобится много усилий. Ниже показаны две схемы на выбор: первая относится к промышленному прибору, вторая — к самодельному устройству «Дятел».

Определитель скрытой проводки промышленный Схема промышленного сигнализатора скрытой проводкиСхема самодельного сигнализатораСхема самодельного определителя проводки «Дятел»

Также можно изготовить устройство типа YADITE 8848. Ниже представлены два варианта такого устройства.

Схема искателя проводки YADITE 8848Принципиальная схема детектора наTC4069UBPОпределитель скрытой проводки со звуковой сигнализациейСхема определителя проводки на 74HC14AP

Проверка самодельных искателей проводки

Прежде чем применять самодельный прибор, рекомендуется протестировать его работоспособность. Проверка покажет правильность сборки.

Тест выполняется следующим образом:

  1. Находим участок, в котором точно есть скрытая проводка. Например, гарантировано можно говорить о наличии в стене проводов, идущих к выключателям и розеткам.
  2. Проверяем выбранный участок. Для этого подводим прибор к стене и наблюдаем за индикацией.
  3. Если сигнал поступает лишь в месте прохода кабеля, устройство исправно и им можно пользоваться.
  4. Если сигнал, то возникает, то пропадает в разных направлениях, значит, прибор неисправен.

Совет! Прежде чем начинать тест, проводка должна получить максимальную нагрузку. Чтобы обеспечить такую нагрузку, подключаем как можно больше электроприборов к сети. В результате усиливаются магнитное и электрическое поля, на которые откликаются приборы.

Итак, не обязательно приобретать детектор проводки в магазине. Это устройство вполне можно изготовить в домашних условиях, если следовать указанным выше схемам.
